SD5003A/B

工作电压

2.7~5.5V

2.7~5.5V

温度测量范围

-55~+125℃

-55~+125℃

典型误差@3.0V

±1.5℃@-40~+100℃
±2.0℃@-55~+125℃

±1.5℃@-40~+100℃
±2.0℃@-55~+125℃

兼容

TMP03

TMP03

封装

TO-92/SOP8

TO-92/SOP8
芯片描述

        SD5003是一款高准确度温度传感器芯片，数字PWM输出，内部温度传感器将温度转换为电压信号，再经ADC转换为数字信号，并调制为PWM波形输出。SD5003具有很高的测温精度，在-40~+100℃范围内典型误差小于±0.8℃，在-55~+125℃范围内典型误差小于±1.0℃。DOUT为开漏输出，方便在多电压系统中使用。

芯片特点
  • PWM输出为开漏端口
  • PWM输出模式：固定周期，占空比随温度变化
  • 在-40~+100℃范围内最大误差±1.5℃
  • 在-55~+125℃范围内最大误差±2.0℃
  • 3V工作电压下的电流典型值170μA
  • 工作电压范围2.7~5.5V
  • SOP8或TO-92封装，管脚兼容TMP03

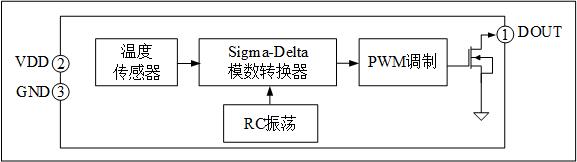

芯片框图
应用领域

智慧农业

工业测温

水温探头
